1. 交换机 VLAN 实验

1.1. [实验名称] 交换机 VLAN 实验。

1.2. [实验过程]

描述实验过程中遇到的问题以及解决问题的过程。

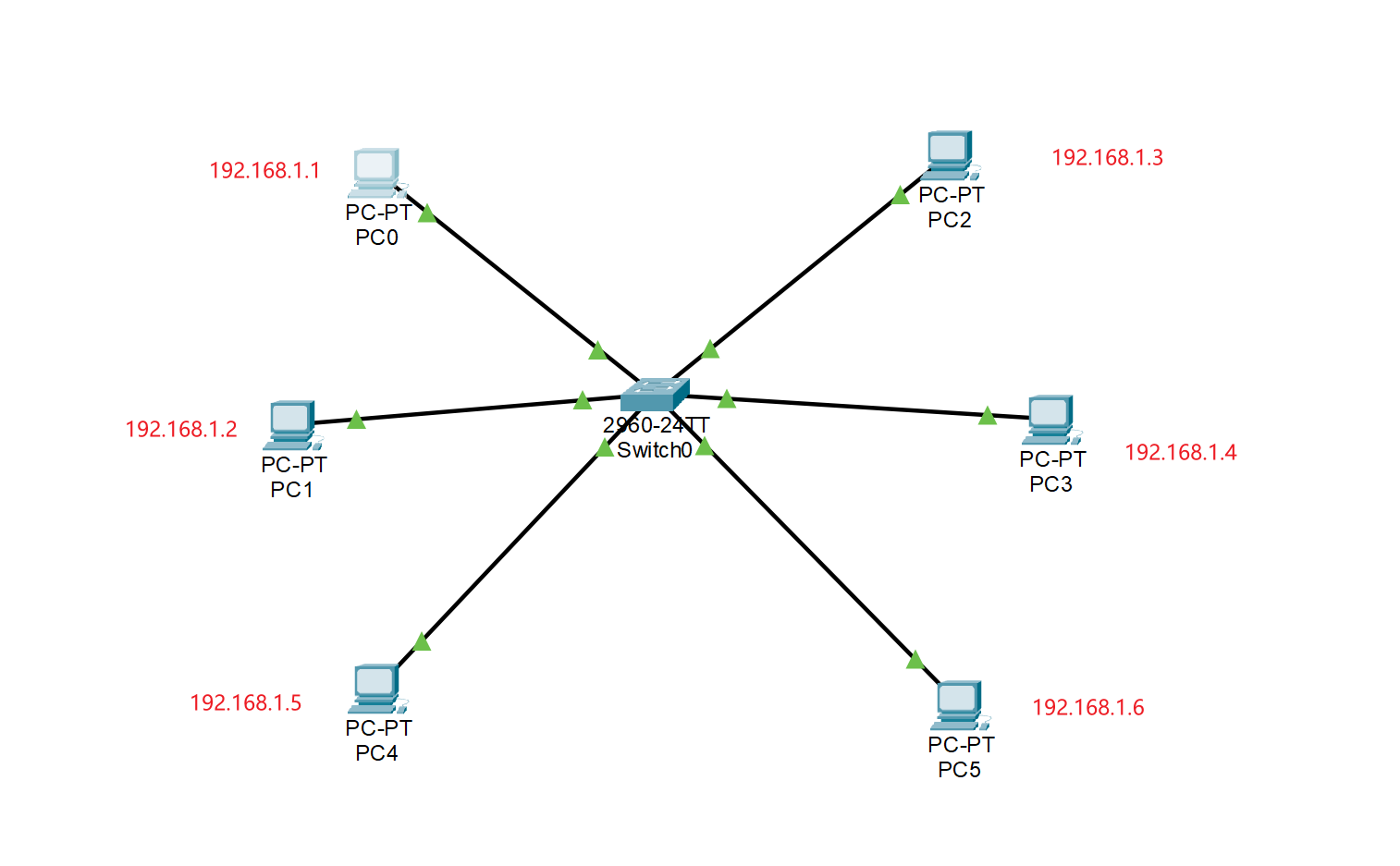

网络拓扑布置如下：

1.2.1. 1、实验结果：

要求使用ping 命令观察主机之间的连通情况：

1.2.1.1. a.未划分 VLAN 时 6 台主机的连通情况；

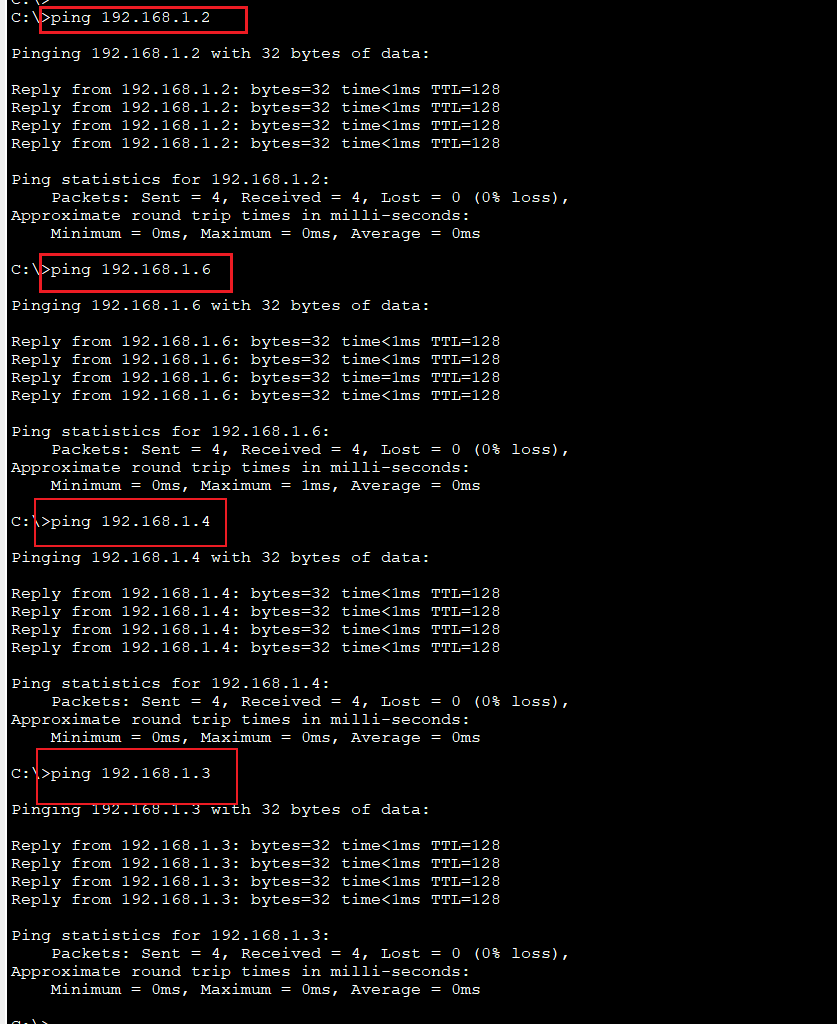

从P0 ping 其他主机，可以看到在为划分VLAN之前，六台主机可以相互连通

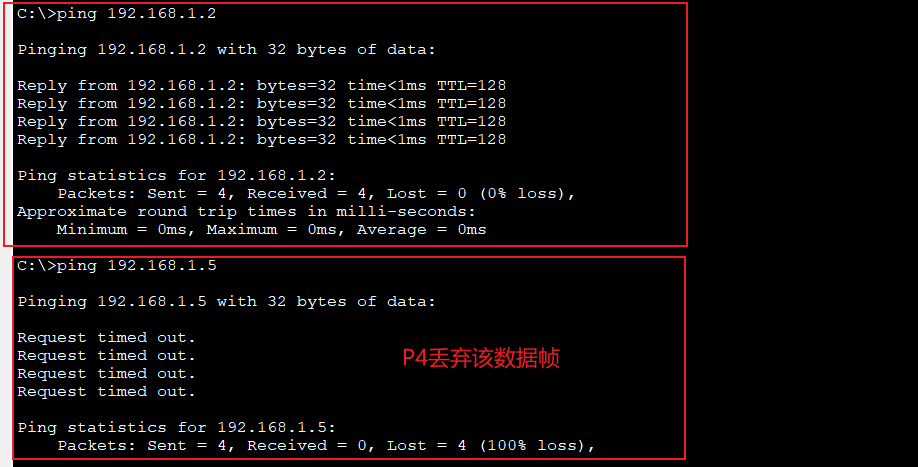

1.2.1.2. b.划分 VLAN 后，同一 VLAN 内部主机的连通情况；

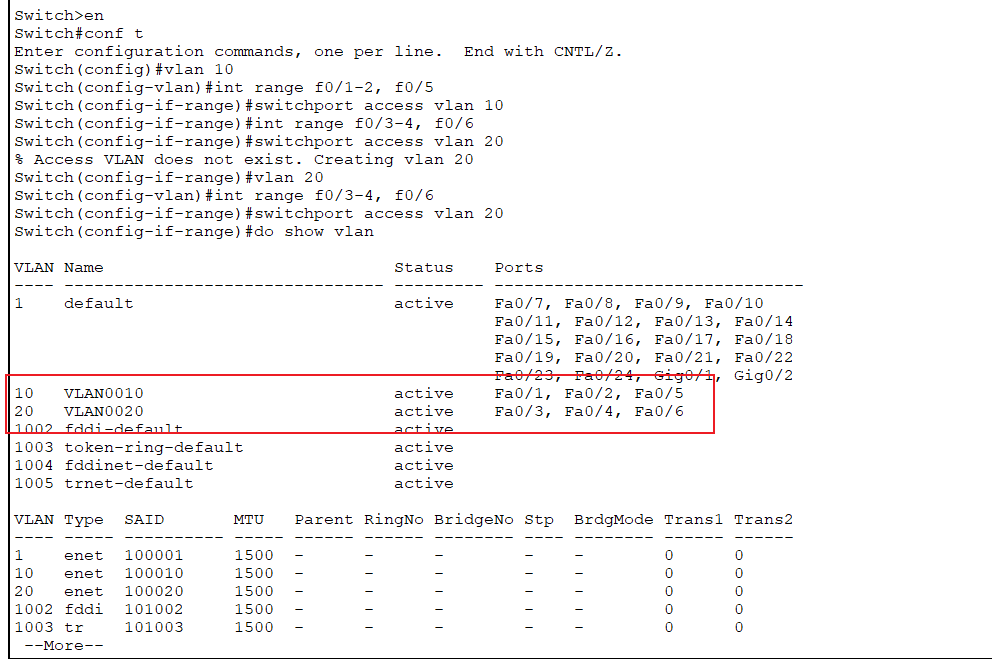

配置交换机，划分VLAN

192.168.1.1,192.168.1.2,192.168.1.5在vlan 10中

192.168.1.3,192.168.1.4，192.168.1.6在vlan 20中

1.2.1.3. c.划分 VLAN 后，不同 VLAN 之间主机的连通情况。

P0：192.168.1.1

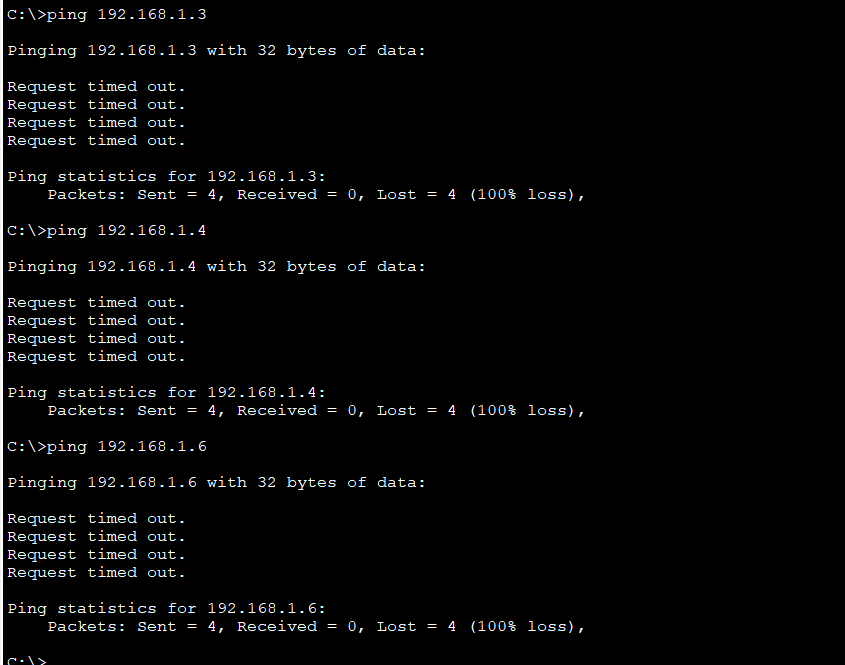

可以看到，划分 VLAN 后，不同 VLAN 之间主机无法相互连接

1.2.2. 2、问题及解决过程：

1.2.2.1. 1.软件使用不熟练。由于是第一次使用`Cisco Packet Tracer`，所以我们对软件的操作十分不熟悉，在实验的时候花费了不少的时间去熟悉软件

1.2.2.2. 2.对实验内容不够了解。在实验最初的一段时间，没有弄明白我们需要干什么，后来老师实在看不下去了，就来指导我们，在老师指导后，我们方才明白需要干什么

1.2.2.3. 3.在划分VLAN后，我在位于vlan 10 的P0依然可以ping通位于vlan 20的P3,显然与我们所掌握的知识是相悖的，我思考了很久，没有得到答案，后面咨询老师后，重新进行了相应的操作，实验结果才达到我们所预期的结果

1.3. [回答问题]

1.3.1.1.1. 1、PC0 能否 ping 通 PC2、PC3、PC4、PC5？为什么？

在划分VLAN前，六台主机能够相互ping通
在划分VLAN后，只有处于同一VLAN的主机之间才能够相互ping通，不同 VLAN 之间主机无法相互ping通

1.3.1.1.2. 2、使用二层交换机连接的网络需要配置网关吗？为什么？

需要。

网关用于在2个网络间建立传输连接，使不同网络上的主机间可以建立起跨越多个网络的级联的、点对点的传输连接。

1.4. [实验小结]

1.4.1. 通过实验，可以得出关于 VLAN 的哪些结论？

一个二层交换网络属于一个广播域，广播域也可以理解为一个广播帧所能达到的范围。在网络中存在大量的广播，许多协议及应用通过广播来完成某种功能，如MAC地址的查询、ARP协议等，但过多的广播包在网络中会发生碰撞，一些广播包会被重传，这样，越来越多的广播包会最终将网络资源耗尽，使得网络性能下降，甚至造成网络擁疾。

虚拟局域网(VLAN）技术可以将一个较大的二层交换网络划分为若干个较小的逻辑网络,每个逻辑网络是一个广播域，且与具体物理位置没有关系，故可以使用VLAN控制广播域，增强网络的安全性。

1.5. [实验心得]

解决问题过程中自己的收获。

在本次实验中，我基本学会了Cisco Packet Tracer的使用，包括主机ip的设置、不同设备之间的连接，同时也掌握了VLAN的相关知识。Cisco Packet Tracer模拟模式可以清晰地观察到不同的包在网络中的传递、走向。虽然遇到了很多问题，但是在查阅相关资料、课本，咨询老师和同学讨论后解决了这些问题。我们可以使用VLAN控制广播域、增强网络的安全性和灵活组网。VLAN只是逻辑上的分组网络，因此可以将不同地理位置上的用户划分到同—VLAN中。
